一、设备概述

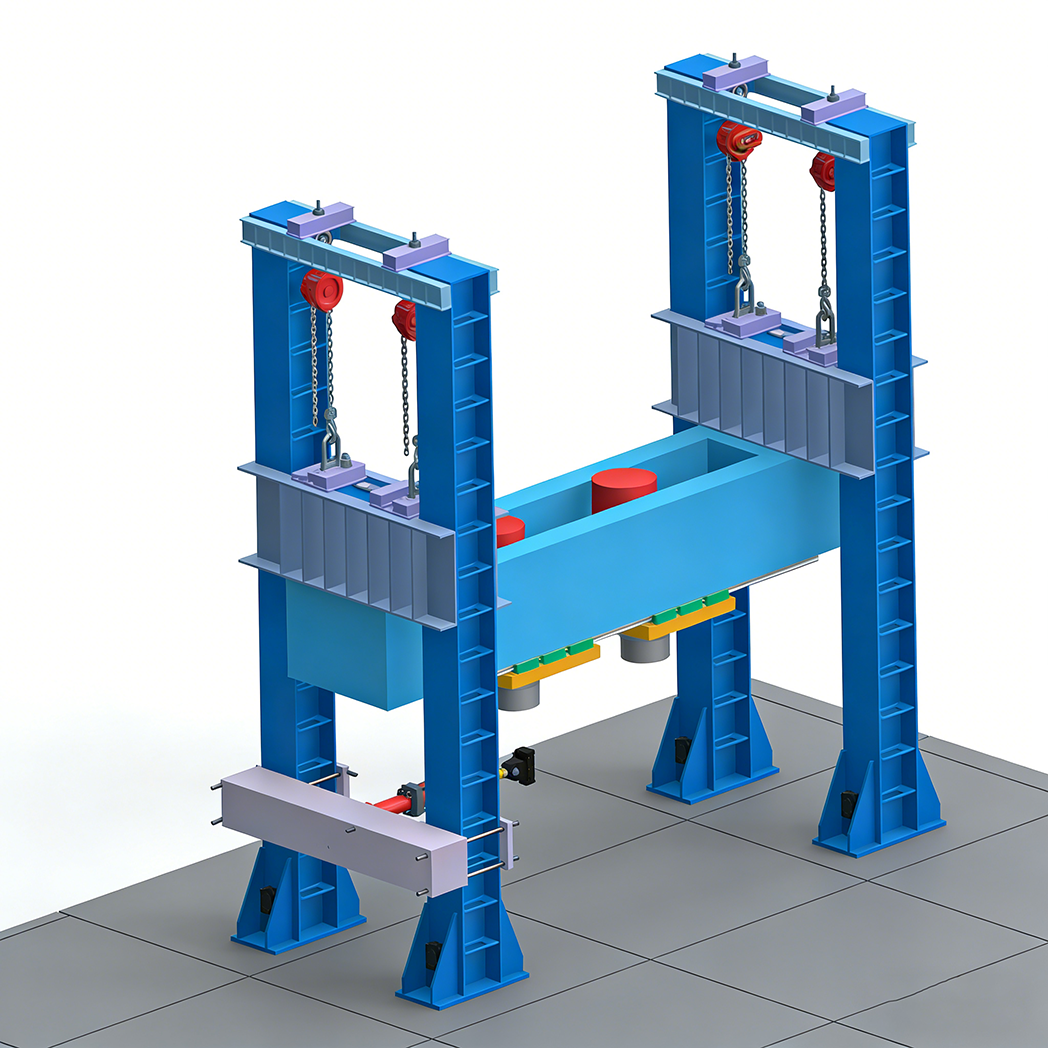

本设备为1000kN 自提升压剪加载试验系统，反力架采用四立柱门式框架结构，通过拉杆锚固于实验室现有槽道，安装便捷、通用性强。
设备整体为大吨位、高精度、多功能结构力学加载装置，可完成混凝土结构、钢结构、组合结构静载、动载、疲劳及断裂力学等系列教学与科研试验。
二、结构与主要技术参数
-
结构形式
- 反力架：四立柱门式框架，与实验室槽道锚固安装
- 上横梁：双梁结构，竖向作动器前法兰安装，共用安装高度，提升试验空间
- 上横梁底部：通长导轨，作动器可沿横梁水平移动，行程≥1.5m
-
核心性能指标
- 额定加载力：≥1000kN
- 整体外形尺寸：5500×2400×6000mm
- 有效试验空间：3500×1500×3000mm
- 额定荷载下构件最大变形：≤跨度 1/1000
-
加工与材料要求
- 主材：Q355B 结构钢
- 焊接：焊后消除焊接应力
- 工作面：机加工，表面粗糙度 **≤Ra3.2**
- 钻孔：数控加工，孔间距误差 **±0.1mm**
- 表面处理：喷砂除锈后喷漆
三、设备特点
- 自升降系统
- 配置1 套自升降系统，含4 套智能称重电动升降机构
- 升降工作行程：≥6m
- 竖向承载能力：2000kN
- 高精度同步控制
- 配套高精度荷载传感器，用于升降同步控制
- 智能算法实时监测四点升降同步性
- 配置强制导向装置
- 升降不同步误差：＜0.1mm
- 安全保护
- 设有不同步报警及处置模块
- 不同步上限可设定，超差后升降电机自动停机
- 稳定性与耐用性
- 采用智能控制称重电动升降机构，安全、稳定、耐用
- 可实现横梁精准、平稳升降，满足大吨位、高精度试验要求
四、设备功能与适用试验
1. 《钢筋混凝土结构设计》实验课程
- 足尺钢筋混凝土简支梁正截面破坏试验（不同配筋率、不同配筋形式）
- 足尺钢筋混凝土简支梁斜截面破坏试验
- 各类简支梁三点弯曲、四点弯曲试验
- 短柱轴心 / 偏心压缩试验
2. 《钢结构设计》实验课程
- H 型钢梁弯曲试验
- 焊接钢架内力分布测试试验
- 焊接钢架次应力测试试验
- 组合结构内力测试与分析试验
3. 高级力学性能试验
- 高周疲劳试验：模拟长期反复荷载作用，评估结构疲劳寿命
- 低周疲劳试验：研究大应力幅、少循环次数下的疲劳行为
- 断裂力学试验
- 断裂韧性试验：测定带裂纹构件的抗断裂能力
- 疲劳裂纹扩展试验：测定循环荷载下裂纹扩展速率
